В данном приложении решается задача нахождения размера постоянных платежей по выданной в долг сумме на фиксированный срок под фиксированные проценты. Приложение рассчитывает размер выплат для различных процентных ставок, изменяющихся от начальной до конечной с указанным шагом.

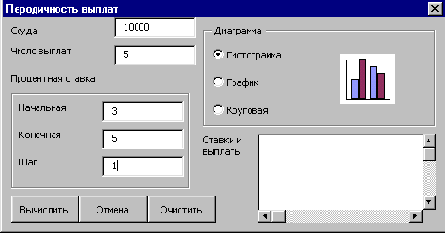

Рис. У9.1. Диалоговое окно Периодических выплат

Кроме того, приложение строит диаграмму, показывающую зависимость величины выплат от процентной ставки. Тип диаграммы можно задать, выбирая переключатель из группы диаграмма диалогового окна Периодических выплат (рис. У9.1). Результат табуляции зависимости размера выплат от процентной ставки выводится в элемент управления ListBox диалогового окна и на рабочий лист (рис. У9.2).

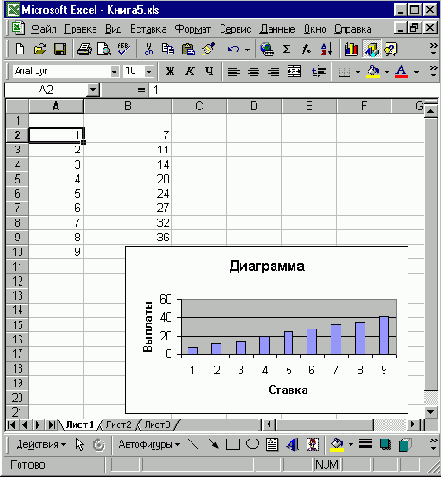

Рис. У9.2. Отчет, создаваемый приложением на рабочем листе

Обсудим, как приведенная ниже программа решает описанную задачу и что в ней происходит.



UserForm Initialize

  1. Активизирует диалоговое окно.

  2. Назначает клавише <Esc> функцию кнопки Отмена, а клавише <Enter> — вычислить, а также задает тексты всплывающих подсказок для этих кнопок и кнопки Очистка.

    Устанавливает изначально переключатель гистограмма. Проверяет наличие на диске файла, отображаемого в элементе управления image при данном выборе переключателя. Если такого файла нет, то информирует об этом пользователя, но тем не менее программа продолжает свою работу без загрузки отсутствующего файла. Если файл есть, изображение, содержащееся в этом файле, выводится в элементе управления image.

Нажатие кнопки Вычислить запускает на выполнение процедуру

CommandButtonl_Click

  1. Проверяет, являются ли вводимые данные числами. В случае ошибки отображает соответствующее сообщение.

  2. Проверяет согласованность вводимых данных. В случае ошибки отображает соответствующее сообщение (рис. У9.3).

  3. Вводит на рабочий лист заголовки записей и их форматирует.

  4. Определяет число точек, в которых будут табулироваться процентные ставки.

  5. Последовательно находит размеры выплат для очередной процентной ставки, меняющейся от начального значения до конечного с указанным шагом. Результаты вычислений выводит на рабочем листе и в двумерный массив ЭлементыСписка, число строк которого равно числу процентных ставок. В первый его столбец выводятся процентные ставки, а во второй -величины соответствующих выплат.

  6. На основе массива ЭлементыСписка заполняется список, предварительно очищенный от ранее введенных в него элементов.

    В соответствии с установленным переключателем из группы диаграмма при помощи процедуры график строится выбранная диаграмма.

<


Рис. У9.3. Пример сообщения о несогласованности данных



OptionButton1_Click, OptionButton2_Click

и

OptionButton3_Click



Выбирает переключатель гистограмма, график или Круговая группы Диаграмма. Проверяет наличие на диске файла, отображаемого в элементе управления image при данном выборе переключателя. Если такого файла нет, то информирует об этом пользователя, и программа продолжает свою работу без загрузки отсутствующего файла. Если файл имеется, то изображение, содержащееся в этом файле, выводится в элементе управления Image .



График



Удаляет с рабочего листа все ранее построенные диаграммы. Строит диаграмму на рабочем листе. Аргументами процедуры являются ТипГрафика и его Формат.

Private Sub CommandButtonl_Click()

' Процедура вычисления выплат по ссуде

Dim p As Double

Dim i_нпc As Double

Dim i кпс As Double

Dim i_шar As Double

Dim k As Integer

Dim i As Integer

Dim n As Integer

Dim m As Integer

Dim A()As Double

Dim Проценты() As Double

Dim ПроцентыФормат() As Variant

Dim ЭлементыСписка() As Variant

Dim Area As Object

'

' i_нпс - начальная процентная ставка

' i_кnc - конечная процентная ставка

' i_inar - шаг процентной ставки

' р - ссуда

' k - число выплат

'А() - динамический массив значений выплат

' Проценты() - динамический массив значений процентных ставок

' ПроцентыФормат() - динамический массив значений процентных ставок,

' отформатированных по процентному формату

' ЭлементыСписка() - динамический массив, состоящий из двух столбцов:

' значений процентных ставок и выплат, выводимых в список

'

' Проверка: вводятся ли в поля диалогового окна числа

'

If IsNumeric(TextBoxl.Text) = False Then

MsgBox "Ошибка в ссуде", vbInformation, "Выплаты" TextBox1.SetFocus

Exit Sub

End If

If IsNumeric(TextBox2.Text) = False Then

MsgBox "Ошибка в числе выплат", vblnformation, "Выплаты"

TextBox2.SetFocus

Exit Sub

End If

If IsNumeric(TextBox3.Text) = False Then



MsgBox "Ошибка в начальной процентной ставке", vblnformation, "Выплаты"

TextBox3.SetFocus

Exit Sub

End If

If IsNumeric(TextBox4.Text) = False Then

MsgBox "Ошибка в конечной процентной ставке", vblnformation, "Выплаты"

TextBox4.SetFocus

Exit Sub

End If

If IsNumeric(TextBoxS.Text) = False Then

MsgBox "Ошибка в шаге процентной ставки", vblnformation, "Выплаты"

TextBox5.SetFocus

Exit Sub

End If

'

' Присвоение переменным значений, вводимых в диалоговом окне

'

р = CDbl(TextBoxl.Text)

k = CInt(TextBox2.Text)

i_нпс = CDbl(TextBox3.Text) / 100

i_Knc = CDbl(TextBox4.Text) / 100

i_шar = CDbl(TextBox5.Text) / 100

'

' Проверка согласованности вводимых процентных ставок.

' Несогласованность ввода отображается в сообщении

'

If i_кпс < i_нпс Then

MsgBox "Конечная процентная ставка меньше начальной",

vbExclamation, "График" TextBox3.SetFocus

Exit Sub End If If i_кпс < i_нпс + i_шar Then

MsgBox "Шаг слишком большой!" & Chr(13) &

"Табулируется только одно значение.", vbExclamation, "График" TextBox5.SetFocus

Exit Sub

End If

If i_шar <= 0 Then

MsgBox "Шаг должен быть положительным!",

vbExclamation, "График" TextBox5.SetFocus

Exit Sub

End If

'

' Очистка рабочего листа от результатов предыдущих вычислений '

ActiveSheet.Cells.Clear

' m - количество процентных ставок

'

m = (i_кпс - i_нпс) / i_шаг + 1

'

' Установка границ динамических массивов Проценты,

' ПроцентыФормат и А

ReDim А(1 Тo m)

ReDim Проценты(1 То m)

ReDim ПроцентыФормат(1 То m)

'

' Ввод заголовков записей на рабочий лист

With ActiveSheet

.Range("A:A").ColumnWidth =17.6

.Range("Al").Value = "Процентная ставка"

.Range("A2").Value = "Размер выплаты"

.Range("A3").Value = "Ссуда"

.Range("A4").Value = "Число выплат"



End With

' Форматирование заголовков записей

'

ActiveSheet. Range ("Al: A4 ")

.Select With Selection

.HorizontalAlignment = xlGeneral

.VerticalAlignment = x1Bottom

.WrapText = False

.Orientation = 30

.ShrinkToFit = False

.MergeCells = False

End With

With Selection.Interior

.CqlorIndex =36

.Pattern = xlSolid

.PatternColorlndex = xlAutomatic

End With

'

' Вывод данных на- рабочем листе

'

With ActiveSheet

For i = 1 To m

Проценты(i) = i_нпс + i_шar * (i - 1) A(i) = Application.Pmt(Проценты(i), k, -p) A(i) = Format(A(i), "##")

ПроцентыФормат(i) = Format (ПроцентыЦ) , "#.0%")

.Cells(1, i + 1}.Value = ПроцентыФормат(i)

.Cells(2, i + 1).Value = A(i)

Next i

.Range("B3").Value = p

.Range("B4").Value = k

End With

'

' Установка границ динамического массива ЭлементыСписка

' Используется для вывода значений процентных ставок

' и значений соответствующих выплат в список

'

ReDim ЭлементыСписка(i To m, 0 To 1)

'

' Поэлементное определение массива ЭлементыСписка

For i = 1 То m

ЭлементыСписка(i, 0) = ПроцентыФормат(i)

ЭлементыСписка(i, 1) = A(i)

Next i

' Заполнение списка с двумя колонками данных

'

With ListBoxl .Clear

.ColumnCount = 2

.List = ЭлементыСписка()

.Listlndex = 0

End With '

' Удаление всех графических объектов с активного рабочего листа

'

ActiveSheet.ChartObjects.Delete

'

' Определение выбранного переключателя,

' задающего тип диаграммы и

' построение выбранной диаграммы

'

If OptionButtonl.Value = True Then График xlColumn, 6

If OptionButton2.Value = True Then График xlLine, 10

If OptionButton3.Value = True Then График xlPie, 7

'

End Sub

'

Sub График(ТипГрафика As Integer, Формат As Integer)

'

' Процедура построения графика

' ТипГрафика - определяет тип диаграммы на втором шаге мастера диаграмм

' Формат - определяет вид диаграммы на третьем шаге мастера диаграмм

Dim Area As Object

Dim n As Integer

'

' Объектная переменная Area - диапазон, по которому строится диаграмма



Set Area = ActiveSheet.Cells(1, 2).CurrentRegion

'

' n - число столбцов диапазона Area

'

'

n = Area.Columns.Count

' (195, 30, 200, 190) - координаты области, где строится диаграмма

ActiveSheet.ChartObjects.Add(195, 30, 200, 190).Select

' Построение диаграммы

'

ActiveChart.ChartWizard Source:=

Range(Cells(1, 2), Cells(2, n)),

Gallery:=ТипГрафика, Format:=Формат,

PlotBy:=xlRows, CategoryLabels:=l,

SeriesLabels:=0, HasLegend:=False,

Title:="Диаграмма", CategoryTitle:="Cтaвкa",

ValueTitle:="Выплаты", ExtraTitle:=""

'

End Sub '

Private Sub CommandButton2_Click()

' Процедура закрытия диалогового окна

'

UserForml.Hide End Sub

Private Sub CommandButton3_Click()

' Процедура очистки рабочего листа

'

ActiveSheet.ChartObjects.Delete

'

' Очистка ячеек рабочего листа

ActiveSheet.Cells(1,1).CurrentRegion.Clear

End Sub '

Private Sub OptionButtonl_Click()

' Процедура загрузки файла в элемент управления Image

' при выборе переключателя Гистограмма

'

On Error

GoTo Сообщение1

Imagel.Picture = LoadPicture("VBA3_F1.BMP")

Exit Sub

'

' В случае отсутствия файла с рисунком отображается сообщение

'

Сообщение1:

If Err.Number = 52 Then

MsgBox "Нет графического файла VBA3_F1.BMP." & Chr'(13) &

"Работаем без картинки", vbCritical, "Выплаты"

End If

Resume Next

End Sub

Private Sub OptionButton2_Click()

'

' Процедура загрузки .файла в элемент управления Image

' при выборе переключателя График

On Error GoTo Сообщение2

'

Imagel.Picture = LoadPicture("VBA3_F2.BMP")

Exit Sub

'

' В случае отсутствия файла с рисунком отображается сообщение

'

Сообщение2:

If Err.Number = 52 Then

MsgBox "Нет графического файла VBA3_F2.BMP." & Chr(13) &

"Работаем без картинки", vbCritical, "Выплаты"

End If

Resume Next '

End Sub

'

Private Sub OptionButton3_Click()

' Процедура загрузки файла в элемент управления Image



' при выборе переключателя Круговая

On Error GoTo СообщениеЗ

'

Imagel.Picture = LoadPicture("VBA3_F3.BMP")

' В случае отсутствия файла с рисунком отображается сообщение

Exit Sub

Сообщение3:

If Err.Number = 52 Then

MsgBox "Нет графического файла VBA3_F3.BMP." & Chr(13) &

"Работаем без картинки", vbCritical, "Выплаты"

End If

Resume Next

'

End Sub

Private Sub UserForm_Initialize()

'

' Процедура инициализации и активизации диалогового окна

'

'

' Первоначальный выбор переключателя Гистограмма

'

OptionButtonl.Value = True

' Назначение клавише <Enter> функции кнопки Вычислить

'

With CommandButtonl

.Default = True

.ControlTipText = "Вьмисления и составление отчета на рабочем листе"

End With

With CommandButton2

.Cancel = True

.ControlTipText = "Кнопка отмены"

End with

CommandButton3.

.ControlTipText = "Очистка рабочего листа"

' '

On Error

GoTo Сообщение0

With Image1

' Установка такого же цвета границы элемента управления Image,

' как и его фон

'

.BorderColor = .BackColor '

' Загрузка рисунка соответствующего переключателю Гистограмма

'

.Picture = LoadPicture("VBA3_F1.BMP")

End With

'

UserForml.Show

Exit Sub '

' В случае отсутствия файла с рисунком, отображается сообщение

'

Сообщение0:

If Err.Number = 52 Then

MsgBox "Нет графического файла VBA3_F1.BMP." & Chr(13) &

"Работаем без картинки", vbCritical, "Выплаты"

End If

Resume Next

End Sub

При разработке данного приложения может возникнуть только одно затруднение: Откуда взять подходящие картинки, отображаемые в группе диаграмма диалогового окна Периодических выплат?

Но, к счастью, это только кажущаяся, можно сказать виртуальная, загвоздка. Эти картинки присутствуют в диалоговом окне первого шага мастера диаграмм. Таким образом, задача сводится к простому экстрагированию их оттуда. Для этого достаточно:



  • Выбрать команду Вставка, Диаграмма (Insert, Chart).

  • В появившемся диалоговом окне первого шага мастера диаграмм при помощи списков Тип (Chart type) и Вид (Chart sub-type) отобразить требуемый рисунок диаграммы.

  • Нажать клавишу <Print Screen>, тем самым копируя содержимое экрана в буфер обмена.

  • Вызвать какой-нибудь графический редактор. Лучше всего тот, к которому вы привыкли и имеете опыт работы с ним. Если у вас нет никаких особых привязаностей к конкретному графическому редактору, вызовите, например, редактор Paint, который входит в стандартный комплект программ, поставляемых с Windows. Он, конечно, слабоват и обладает не ахти какими возможностями, но их с лихвой хватает для решаемой нами задачи. Для вызова редактора Paint выберите в Windows команду Пуск, Программы, Стандартные, Графический редактор Paint (Start, Programs, Accessories, Paint).

  • Появится окно редактора Paint. Нажмите комбинацию клавиш <Ctrl>+<V>, что приведет к вставке в редактор Paint графического образа экрана, скопированного ранее в буфер обмена.

  • Нас интересует картинка не всего экрана, а только часть, где изображен выбранный нами тип диаграммы. Этот тип надо выделить - нажмите кнопку Выделение (Selection), а потом при нажатой правой кнопке мыши выделите требуемый фрагмент.

  • Нажмите комбинацию клавиш <Ctrl>+<C>. Выделенный фрагмент будет записан в буфер обмена.

  • Выберите команду Файл, Создать (File, New). Так как, скорее всего, графическая копия всего экрана нам больше не потребуется, в появившемся диалоговом окне редактора Paint с информационном сообщением о том, надо ли сохранять файл, нажмите кнопку Нет (No).

  • Появится пустое окно редактора Paint. Нажмите комбинацию клавиш <Ctrl>+<V>, что приведет к вставке в редактор Paint графического образа вырезанного фрагмента экрана, скопированного ранее в буфер обмена.

  • Используя команду Рисунок, Атрибуты (Image, Attributes) или маркеры изменения размера рисунка, можно подобрать размеры рисунка так, чтобы они совпадали со вставленным в редактор фрагментом экрана.

  • Выберите команду Файл, Сохранить как (File, Save as) для того, чтобы сохранить созданный графический файл на диске.
